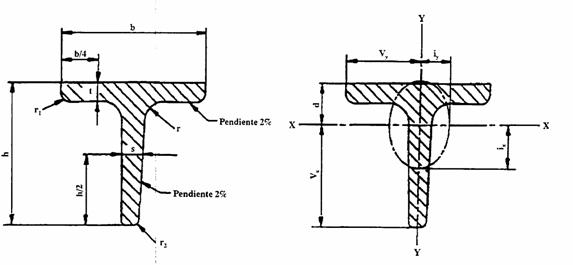

3.7. PERFIL T DE ACERO CON ALAS IGUALES Y ARISTAS REDONDEADAS LAMINADO EN CALIENTE. PERFILES SIMPLES T. UNE EN 10055-95. 58

3.8. PERFILES U PEQUEÑOS (COMERCIAL). UNE 36-525-72. 60

3.9. OTROS PERFILES COMERCIALES. 62

3.9.1. LLANTAS BULBO LAMINADAS EN CALIENTE (CONSTRUCCIÓN NAVAL) UNE-EN 10067: 1997 62

3.9.2. MEDIOS REDONDOS. 63

3.9.3. MEDIAS CAÑAS. 63

3. PERFILES COMERCIALES

3.1. REDONDO LAMINADO EN CALIENTE. MEDIDAS Y TOLERANCIAS. UNE 36-541-76

Tabla 3‑1 Redondo laminado en caliente – Pesos en Kg/m y Área de la sección transversal en cm² de barras de acero

Diámetro nominal d mm	Sección transversal a cm2	Masa unitaria kg/m	Diámetro nominal d mm	Sección transversal a cm2	Masa unitaria kg/m	Diámetro nominal d mm	Sección transversal a cm2	Masa unitaria kg/m
3	0,071	0,055	68	36,317	28,509	305	730,618	573,535
3,5	0,096	0,076	70	38,485	30,210	310	754,769	592,494
4	0,126	0,099	72	40,715	31,961	315	779,313	611,761
4,5	0,159	0,125	74	43,009	33,762	320	804,250	631,336
5	0,196	0,154	75	44,179	34,680	325	829,579	651,219
5,5	0,238	0,187	76	45,365	35,611	330	855,301	671,411
6	0,283	0,222	78	47,784	37,510	335	881,415	691,911
7	0,385	0,302	80	50,266	39,458	340	907,922	712,719
8	0,503	0,395	85	56,745	44,545	345	934,822	733,836
9	0,636	0,499	90	63,617	49,940	350	962,115	755,260
10	0,785	0,617	95	70,882	55,643	355	989,800	776,993
11	0,950	0,746	100	78,540	61,654	360	1017,878	799,035
12	1,131	0,888	105	86,590	67,973	365	1046,349	821,384
13	1,327	1,042	110	95,033	74,601	370	1075,213	844,042
14	1,539	1,208	115	103,869	81,537	375	1104,469	867,008
15	1,767	1,387	120	113,098	88,782	380	1134,118	890,282
16	2,011	1,578	125	122,719	96,334	385	1164,159	913,865
17	2,270	1,782	130	132,733	104,195	390	1194,593	937,756
18	2,545	1,998	135	143,139	112,364	395	1225,420	961,955
19	2,835	2,226	140	153,938	120,842	400	1256,640	986,462
20	3,142	2,466	145	165,130	129,627	405	1288,252	1011,278
21	3,464	2,719	150	176,715	138,721	410	1320,257	1036,402
22	3,801	2,984	155	188,692	148,123	415	1352,655	1061,834
23	4,155	3,261	160	201,062	157,834	420	1385,446	1087,575
24	4,524	3,551	165	213,825	167,853	425	1418,629	1113,624
25	4,909	3,853	170	226,981	178,180	430	1452,205	1139,981
26	5,309	4,168	175	240,529	188,815	435	1486,173	1166,646
27	5,726	4,495	180	254,470	199,759	440	1520,534	1193,620
28	6,158	4,834	185	268,803	211,010	445	1555,288	1220,901
29	6,605	5,185	190	283,529	222,571	450	1590,435	1248,491
30	7,069	5,549	195	298,648	234,439	455	1625,974	1276,390
32	8,042	6,313	200	314,160	246,616	460	1661,906	1304,597
34	9,079	7,127	205	330,064	259,101	465	1698,231	1333,111
36	10,179	7,990	210	346,361	271,894	470	1734,949	1361,935
38	11,341	8,903	215	363,051	284,995	475	1772,059	1391,066
40	12,566	9,865	220	380,000	298,000	480	1809,562	1420,506
41	13,203	10,364	225	397,609	312,123	485	1847,457	1450,254
42	13,854	10,876	230	415,477	326,149	490	1885,745	1480,310
44	15,205	11,936	235	433,737	340,484	495	1924,426	1510,675
46	16,619	13,046	240	452,390	355,126	500	1963,500	1541,348
48	18,096	14,205	245	471,436	370,078	510	2042,825	1603,618
50	19,635	15,413	250	490,875	385,337	520	2123,722	1667,121
52	21,237	16,671	255	510,706	400,904	530	2206,189	1731,858
54	22,902	17,978	260	530,930	416,780	550	2375,835	1865,030
55	23,758	18,650	265	551,547	432,965	575	2596,729	2038,432
56	24,630	19,335	270	572,557	449,457	600	2827,440	2219,540
58	26,421	20,740	275	593,959	466,258	650	3318,315	2604,877
60	28,274	22,195	280	615,754	483,367	700	3848,460	3021,041
62	30,191	23,700	285	637,941	500,784	750	4417,875	3468,032
64	32,170	25,253	290	660,521	518,509	800	5026,560	3945,850
65	33,183	26,049	295	683,494	536,543
66	34,212	26,856	300	706,860	554,885

Calidad: S275 JR

q TOLERANCIAS

· Tolerancia en el diámetro:

Tabla 3‑2 Redondo laminado en caliente - Tolerancias en diámetro

Diámetro nominal d mm		Tolerancias en mm
desde (excluido)	hasta (incluido)	Nivel I	Nivel II	Nivel III
5 (1)	7	± 0.4	± 0.3	----
7 (2)	15	± 0.4	± 0.3	± 0.2
15	20	± 0.5	± 0.3	± 0.2
20	25	± 0.5	± 0.4	± 0.3
25	30	± 0.6	± 0.4	± 0.3
30	35	± 0.6	± 0.5	± 0.4
35	50	± 0.8	± 0.5	± 0.4
50	80	± 1.0	± 0.7
80	100	± 1.3
100	120	± 1.5
120	160	± 2.0
160	200	± 2.5
200	----	± 3.0
(1) incluido (2) Incluido para el nivel III

· Ovalidad: Se define como ovalidad la diferencia entre el diámetro máximo y mínimo de una misma sección recta. La ovalidad no será mayor que el 80 % del intervalo total de la tolerancia definida en el diámetro.

• Tolerancia de enderezado.

Tabla 3‑3 Redondo laminado en caliente - Tolerancia en enderezado

Diámetro nominal d mm		Tolerancia: Flecha máxima f mm
desde	hasta	Nivel I	Nivel II
20	40 (excluido)	----	4 mm/m
40	80 (incluido)	0.4% de l	0.25% de l
80 (excluido)		0.25% de l

• Tolerancia en longitud: Para barras solicitadas a longitud fija, se admite una tolerancia de corte de ± 100 mm. Previa solicitud en el pedido las barras hasta 12 m (inclusive) se suministraran con +⁷⁵₀ (tolerancia restringida). Las tolerancias de corte en frío deberán convenirse en el pedido, si bién se recomienda la elección de los valores ⁺⁵₀ ⁺¹⁰₀ ⁺²⁵₀ ⁺⁵⁰₀

· Tolerancia en masa: La desviación en masa es la diferencia entre la masa suministrada y la masa teórica. Ésta se determina multiplicando la masa teórica unitaria por el número de metros suministrados. Las tolerancias indicadas en la siguiente tabla sólo se aplican a lotes de redondos del mismo diámetro iguales o superiores a 5t. Para lotes inferiores estas tolerancias aumentarían un tercio.

Tabla 3‑4 Redondo laminado en caliente - Tolerancias en masa

Diámetro nominal d mm		Tolerancias en masa
desde	hasta (incluido)
----	6	± 8
6	15	± 6
15	----	± 4

3.2. CUADRADO LAMINADO EN CALIENTE. MEDIDAS Y TOLERANCIAS. UNE 36-542-76

Tabla 3‑5 Cuadrado laminado en caliente - Pesos en Kg/m y Área de la sección transversal en cm2 de barras de acero.

Diámetro nominal d mm	Sección transversal a cm2	Masa unitaria kg/m	Diámetro nominal d mm	Sección transversal a cm2	Masa unitaria kg/m	Diámetro nominal d mm	Sección transversal a cm2	Masa unitaria kg/m
3	0,090	0,071	68	46,240	36,298	305	930,250	730,246
3,5	0,123	0,096	70	49,000	38,465	310	961,000	754,385
4	0,160	0,126	72	51,840	40,694	315	992,250	778,916
4,5	0,203	0,159	74	54,760	42,987	320	1024,000	803,840
5	0,250	0,196	75	56,250	44,156	325	1056,250	829,156
5,5	0,303	0,237	76	57,760	45,342	330	1089,000	854,865
6	0,360	0,283	78	60,840	47,759	335	1122,250	880,966
7	0,490	0,385	80	64,000	50,240	340	1156,000	907,460
8	0,640	0,502	85	72,250	56,716	345	1190,250	934,346
9	0,810	0,636	90	81,000	63,585	350	1225,000	961,625
10	1,000	0,785	95	90,250	70,846	355	1260,250	989,296
11	1,210	0,950	100	100,000	78,500	360	1296,000	1017,360
12	1,440	1,130	105	110,250	86,546	365	1332,250	1045,816
13	1,690	1,327	110	121,000	94,985	370	1369,000	1074,665
14	1,960	1,539	115	132,250	103,816	375	1406,250	1103,906
15	2,250	1,766	120	144,000	113,040	380	1444,000	1133,540
16	2,560	2,010	125	156,250	122,656	385	1482,250	1163,566
17	2,890	2,269	130	169,000	132,665	390	1521,000	1193,985
18	3,240	2,543	135	182,250	143,066	395	1560,250	1224,796
19	3,610	2,834	140	196,000	153,860	400	1600,000	1256,000
20	4,000	3,140	145	210,250	165,046	405	1640,250	1287,596
21	4,410	3,462	150	225,000	176,625	410	1681,000	1319,585
22	4,840	3,799	155	240,250	188,596	415	1722,250	1351,966
23	5,290	4,153	160	256,000	200,960	420	1764,000	1384,740
24	5,760	4,522	165	272,250	213,716	425	1806,250	1417,906
25	6,250	4,906	170	289,000	226,865	430	1849,000	1451,465
26	6,760	5,307	175	306,250	240,406	435	1892,250	1485,416
27	7,290	5,723	180	324,000	254,340	440	1936,000	1519,760
28	7,840	6,154	185	342,250	268,666	445	1980,250	1554,496
29	8,410	6,602	190	361,000	283,385	450	2025,000	1589,625
30	9,000	7,065	195	380,250	298,496	455	2070,250	1625,146
32	10,240	8,038	200	400,000	314,000	460	2116,000	1661,060
34	11,560	9,075	205	420,250	329,896	465	2162,250	1697,366
36	12,960	10,174	210	441,000	346,185	470	2209,000	1734,065
38	14,440	11,335	215	462,250	362,866	475	2256,250	1771,156
40	16,000	12,560	220	484,000	379,940	480	2304,000	1808,640
41	16,810	13,196	225	506,250	397,406	485	2352,250	1846,516
42	17,640	13,847	230	529,000	415,265	490	2401,000	1884,785
44	19,360	15,198	235	552,250	433,516	495	2450,250	1923,446
46	21,160	16,611	240	576,000	452,160	500	2500,000	1962,500
48	23,040	18,086	245	600,250	471,196	510	2601,000	2041,785
50	25,000	19,625	250	625,000	490,625	520	2704,000	2122,640
52	27,040	21,226	255	650,250	510,446	530	2809,000	2205,065
54	29,160	22,891	260	676,000	530,660	550	3025,000	2374,625
55	30,250	23,746	265	702,250	551,266	575	3306,250	2595,406
56	31,360	24,618	270	729,000	572,265	600	3600,000	2826,000
58	33,640	26,407	275	756,250	593,656	650	4225,000	3316,625
60	36,000	28,260	280	784,000	615,440	700	4900,000	3846,500
62	38,440	30,175	285	812,250	637,616	750	5625,000	4415,625
64	40,960	32,154	290	841,000	660,185	800	6400,000	5024,000
65	42,250	33,166	295	870,250	683,146
66	43,560	34,195	300	900,000	706,500

Calidad: S275 JR

q TOLERANCIAS

Tabla 3‑6 Cuadrado laminado en caliente - Tolerancias en sección.

Lado nominal a mm		Tolerancia en mm
Desde (excluido)	Hasta (incluido)	Nivel I	Nivel II
5 (1)	15	± 0.4	± 0.3
15	25	± 0.5	± 0.4
25	35	± 0.6	± 0.5
35	50	± 0.8	± 0.6
50	80	± 1.0	± 0.8
80	100	± 1.3	----
100	120	± 1.5	----
120	----	± 2.0	----
(1) incluido

· Defecto de forma.

Se define como defecto de forma la diferencia a-a´ entre dos lados consecutivos, de una misma sección recta. Esta diferencia no será mayor que el 80% del intervalo total de la tolerancia en sección.

· Tolerancia en el redondeo de aristas.

Tabla 3‑7 Cuadrado laminado en caliente - Tolerancia en el redondeo de aristas.

Lado nominal a mm		Tolerancia r máximo
Desde (excluido)	Hasta (incluido)
5 ^(1	12	1
12	20	1.5
20	30	2
30	50	2.5
50	100	3
100	----	4
1) incluido

· Falta de escuadrado

La falta de escuadrado se medirá por la diferencia de las diagonales de una misma sección recta y no será superior al 6% de la diagonal mayor (tolerancia normal) o al 4% de dicha diagonal (tolerancia restringida)

La tolerancia restringida solo es aplicable a cuadrados entre 20 y 80 mm.

· Tolerancia de longitud

Para barras solicitadas a longitud fija, se admite una tolerancia de corte de ±100 mm. Previa solicitud en el pedido, las barras hasta 12m (inclusive) se suministraran con ⁺⁷⁵₀ y las de longitud superior a 12 m con tolerancia de ⁺¹⁰⁰₀ (tolerancia restringida). La tolerancia de corte en frío deberá convenirse en el pedido, se recomienda la elección de los valores ⁺⁵₀, ⁺¹⁰₀, ⁺²⁵₀, ⁺⁵⁰₀.

· Tolerancia de revirado

Los cuadrados no deben superar un revirado superior a 4º por metro para tolerancias de Nivel I y de 2º por metro con un máximo de 12º para tolerancias del Nivel II.

· Tolerancia de enderezado

Tabla 3‑8 Cuadrado laminado en caliente - Tolerancia de enderezado.

nivel I		nivel II
Lado nominal a mm	Tolerancia Flecha máxima	Lado nominal a mm	Tolerancia Flecha máxima
Desde 40 hasta 80	0.004 L	Desde 20 hasta 40	4 mm por m
Superior a 80	0.0025 L	Superior a 40 hasta 80	0.0025 L

· Tolerancia en la masa

La desviación en masa es la diferencia entre la masa suministrada y la masa teórica. Ésta se determina multiplicando la masa teórica unitaria por el número de metros suministrados. Las tolerancias indicadas en la tabla sólo se aplican a lotes cuadrados del mismo lado iguales o superiores a 5t. Para lotes inferiores estas tolerancias aumentarán un tercio.

Tabla 3‑9 Cuadrado laminado en caliente - Tolerancia en masa

Lado nominal a mm		Tolerancias en masa
Desde	Hasta (incluido)
----	6	± 8
6	15	± 6
15	----	± 4

3.3. HEXAGONAL LAMINADO EN CALIENTE. MEDIDAS Y TOLERANCIAS. UNE 36-547-76; 79(ERRATUM)

Tabla 3‑10 Hexagonal laminado en caliente - Pesos en Kg/m y Área de la sección transversal en cm2 de barras de acero.

Diámetro nominal d mm	Sección transversal a cm2	Masa unitaria kg/m	Diámetro nominal d mm	Sección transversal a cm2	Masa unitaria kg/m	Diámetro nominal d mm	Sección transversal a cm2	Masa unitaria kg/m
3	0,078	0,061	62	33,290	26,133	265	608,166	477,411
3,5	0,106	0,083	64	35,472	27,846	270	631,333	495,596
4	0,139	0,109	65	36,590	28,723	275	654,932	514,121
4,5	0,175	0,138	66	37,724	29,613	280	678,964	532,987
5	0,217	0,170	68	40,045	31,435	285	703,429	552,192
5,5	0,262	0,206	70	42,435	33,312	290	728,327	571,737
6	0,312	0,245	72	44,895	35,242	295	753,659	591,622
7	0,424	0,333	74	47,424	37,227	300	779,423	611,847
8	0,554	0,435	75	48,714	38,240	305	805,620	632,412
9	0,701	0,551	76	50,022	39,267	310	832,250	653,317
10	0,866	0,680	78	52,689	41,361	315	859,314	674,561
11	1,048	0,823	80	55,426	43,509	320	886,810	696,146
12	1,247	0,979	85	62,570	49,118	325	914,739	718,070
13	1,464	1,149	90	70,148	55,066	330	943,102	740,335
14	1,697	1,332	95	78,159	61,355	335	971,897	762,939
15	1,949	1,530	100	86,603	67,983	340	1001,125	785,883
16	2,217	1,740	105	95,479	74,951	345	1030,787	809,168
17	2,503	1,965	110	104,789	82,259	350	1060,881	832,792
18	2,806	2,203	115	114,532	89,908	355	1091,409	856,756
19	3,126	2,454	120	124,708	97,896	360	1122,369	881,060
20	3,464	2,719	125	135,316	106,223	365	1153,762	905,703
21	3,819	2,998	130	146,358	114,891	370	1185,589	930,687
22	4,192	3,290	135	157,833	123,899	375	1217,848	956,011
23	4,581	3,596	140	169,741	133,247	380	1250,541	981,674
24	4,988	3,916	145	182,082	142,934	385	1283,666	1007,678
25	5,413	4,249	150	194,856	152,962	390	1317,225	1034,021
26	5,854	4,596	155	208,063	163,329	395	1351,216	1060,705
27	6,313	4,956	160	221,703	174,036	400	1385,641	1087,728
28	6,790	5,330	165	235,775	185,084	405	1420,498	1115,091
29	7,283	5,717	170	250,281	196,471	410	1455,789	1142,794
30	7,794	6,118	175	265,220	208,198	415	1491,512	1170,837
32	8,868	6,961	180	280,592	220,265	420	1527,669	1199,220
34	10,011	7,859	185	296,397	232,672	425	1564,258	1227,943
36	11,224	8,811	190	312,635	245,419	430	1601,281	1257,006
38	12,505	9,817	195	329,306	258,505	435	1638,737	1286,408
40	13,856	10,877	200	346,410	271,932	440	1676,625	1316,151
41	14,558	11,428	205	363,947	285,699	445	1714,947	1346,233
42	15,277	11,992	210	381,917	299,805	450	1753,701	1376,656
44	16,766	13,162	215	400,320	314,251	455	1792,889	1407,418
46	18,325	14,385	220	419,156	329,038	460	1832,510	1438,520
48	19,953	15,663	225	438,425	344,164	465	1872,563	1469,962
50	21,651	16,996	230	458,127	359,630	470	1913,050	1501,744
52	23,417	18,383	235	478,263	375,436	475	1953,970	1533,866
54	25,253	19,824	240	498,831	391,582	480	1995,323	1566,328
55	26,197	20,565	245	519,832	408,068	485	2037,108	1599,130
56	27,159	21,319	250	541,266	424,894	490	2079,327	1632,272
58	29,133	22,869	255	563,133	442,059	495	2121,979	1665,753
60	31,177	24,474	260	585,433	459,565	500	2165,064	1699,575

Calidad: S275 JR

q TOLERANCIAS

En los apartados siguientes se establecen para cada dimensión uno o varios niveles de tolerancias. En el pedido se indicará el nivel deseado para cada dimensión. Estas tolerancias no son aplicables a las barras calibradas cuyas tolerancias se establecen en la norma UNE 36-076.

· Tolerancias de la dimensión d.

Tabla 3‑11 Hexagonal laminado en caliente – Tolerancias de la dimensión d.

Dimensión nominal d mm		Tolerancia en mm
Desde (excluido)	Hasta (incluido)	Nivel I
----	15	± 0.4
15	25	± 0.5
25	35	± 0.6
35	50	± 0.8
50	100	± 1.0

· Defecto de forma: Se define como defecto de forma la existencia de una diferencia entre la distancia d y d´ máxima y mínima de una misma sección recta. Esta diferencia no será mayor que el 80% del intervalo total de la tolerancia de la dimensión d.

Tabla 3
